Фланцы для монтажных траверс

Фланцы седельные состоят из прочной опорной пластины и седла С-образной формы. Седло прочно приварено к основанию, поэтому соединение остается надежным даже при высоких нагрузках. Продолговатые монтажные отверстия в основании позволяют точно отрегулировать положение фланца во время установки. Цинковое покрытие защищает изделие от коррозии и продлевает срок службы.

Монтажный фланец служит для надежного крепления монтажного профиля с опорной поверхностью. С-образное седло надежно удерживает профиль, исключая его смещение под нагрузкой. Основание фланца крепится к стене, полу или потолку с помощью анкеров. Конструкция позволяет обойтись без сварки,что упрощает установку и позволяет при необходимости быстро демонтировать или изменить конфигурацию крепления.

Виды

В линейке STALMAX представлены два типа седельных фланцев:

• Продольные — седло расположено параллельно опорной пластине. Применяются для крепления траверс вдоль несущих конструкций, что удобно при монтаже продольных элементов инженерных систем и каркасов.
• Поперечные — седло приварено перпендикулярно опорной пластине. Такие модели предназначены для крепления профилей поперек опорной поверхности, например, при создании перекрестных соединений или закреплении поперечных балок.

Каждый тип фланца выпускается в нескольких типоразмерах, что позволяет подобрать изделие в соответствии с параметрами профиля, расчетной нагрузкой и схемой монтажа.

Применение

Фланцы STALMAX применяются при:

• монтаже вентиляции;
• устройстве систем кондиционирования;
• прокладке кабельных трасс;
• установке трубопроводов.

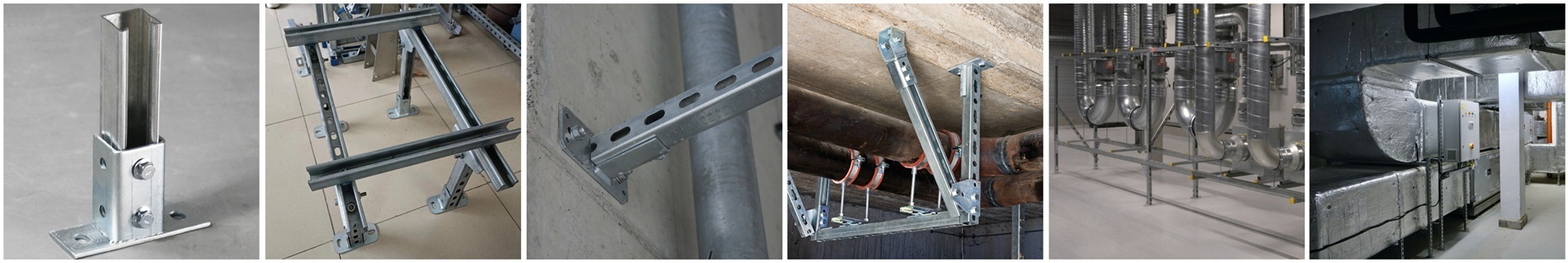

Также они используются для крепления инженерных коммуникаций к строительным конструкциям, а также при сборке опор и каркасов в строительстве и промышленности.

Преимущества

• Высокая прочность и надежность соединения;
• Устойчивость к коррозии благодаря цинковому покрытию;
• Универсальность — подходят для различных типов профилей;
• Простота установки без сварочных работ;
• Возможность точной регулировки положения при установке.

Что нужно учитывать при выборе?

Следует определить тип фланца в зависимости от направления крепления — продольный или поперечный. Кроме того, необходимо учесть:

• размеры, соответствующие используемым профилям;
• расчетную нагрузку конструкции;
• условия эксплуатации — например, возможное воздействие влаги или агрессивных сред.
