Фланец седельный поперечный STALMAX LMS FS-T 30 оцинкованная сталь

Преимущества

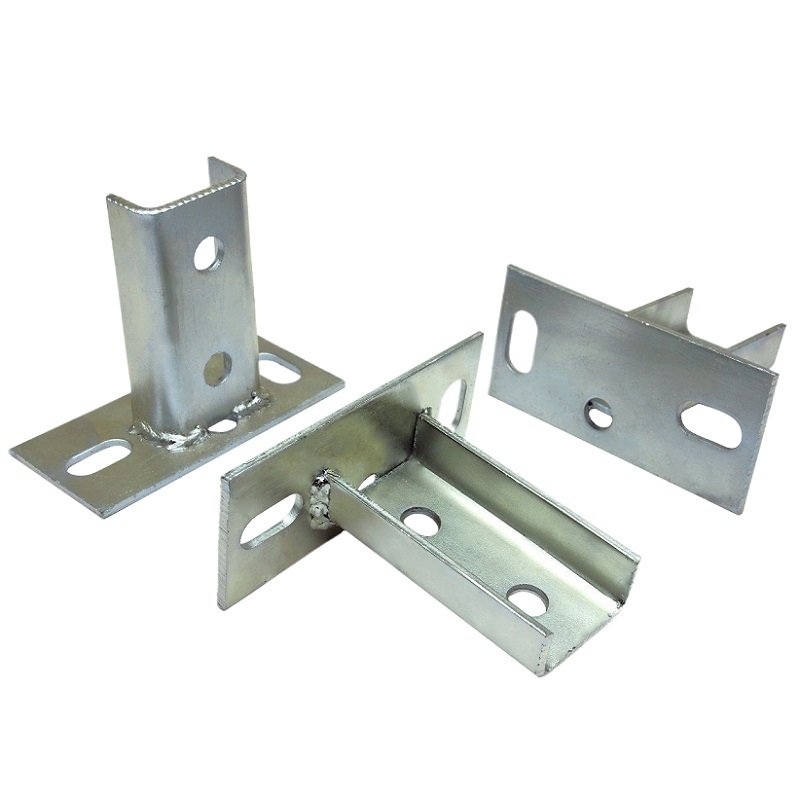

Седельный поперечный фланец STALMAX LMS FS-T 30 представляет собой соединительный элемент, состоящий из опорной пластины и приваренного к ней "седла" с соответствующим сечением под профиль. Он предназначен для крепления профилей к полу, потолку или стенам для получения поперечин или стоек.

Вертикальный фланец идеально подходит для крепления траверс монтажных конструкций, на которых впоследствии будет крепится, например, вентиляционные короба, трубопроводы, кабельные трассы и другие элементы инженерных систем. Также с его помощью можно закрепить и профильную сварную трубу - для этого необходимо просто просверлить отверстия на ее концах.

Сквозные отверстия на опорной поверхности предназначены для быстрого крепления к несущей основе. Монтажная шина вставляется в седельный фланец и закрепляется сопутствующим крепежом. Использование фланца не только упрощает процесс монтажа конструкции, но и обеспечивает высокую прочность и надежность всей системы.

Цинковое покрытие защищает поверхность изделия от коррозии и воздействия окружающей среды.

Применение

Монтаж

Крепление седельных фланцев производится с помощью болтов или гаек быстрого монтажа, для более тяжелых конструкций используются анкеры.

1. Установите фланец на основание, используя клиновые анкеры.
2. Зафиксируйте канальные гайки внутри фланца при помощи болтов и шайб.
3. Вставьте профиль в "седло" фланца, обеспечив правильное соединение.
4. Затяните болт так, чтобы зубчатые загибы профиля надежно зафиксировались в пазах канальной гайки.
