Опора регулируемая по высоте LSA 310-520 (41х41) для кровельной опоры оцинкованная сталь
Преимущества
Регулируемая по высоте опора STALMAX LSA 310–520 предназначена для установки в паз кровельной опоры и применяется при сборке несущих рам под оборудование и инженерные системы на плоских и наклонных кровлях. Изделие используется при монтаже вентиляционного, климатического и электротехнического оборудования, а также для организации кабельных трасс, переходов и технологических площадок.
Конструкция включает вертикальный монтажный профиль типа Strut сечением 41×41 мм. Внутри профиля установлена резьбовая шпилька, зафиксированная контргайками, которая позволяет регулировать высоту опоры в диапазоне от 310 до 520 мм. Верхняя часть выполнена в виде стальной пластины с загнутыми краями и приваренной гайкой, обеспечивающей распределение нагрузки и установку на нее монтажного профиля кровельной рамы.
Регулируемый механизм даёт возможность компенсировать уклон кровли, выровнять оборудование по горизонтали и приподнять его над основанием для защиты от осадков, снега и возможных механических воздействий. Это помогает сохранить работоспособность систем, а также обеспечивает корректную установку в соответствии с проектным планом.

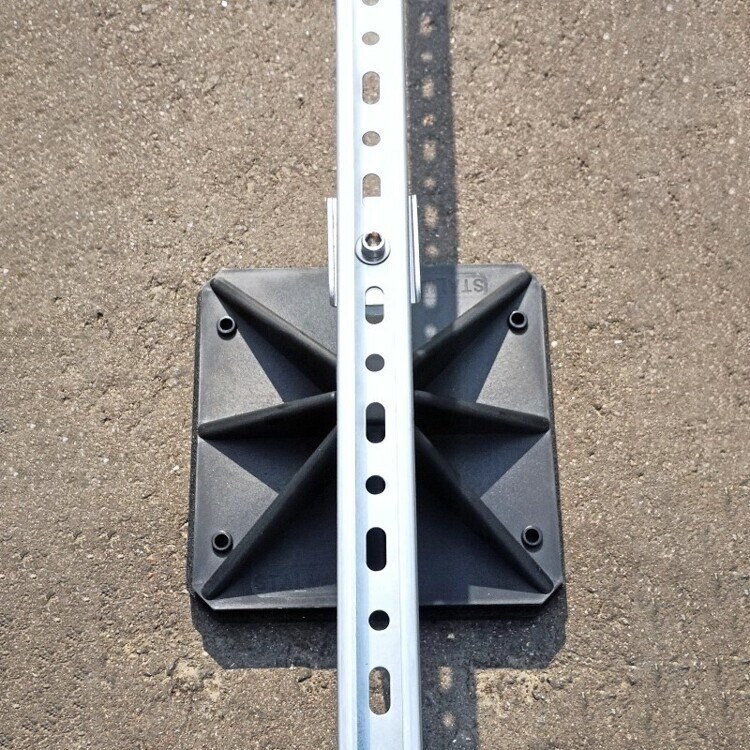

Опора устанавливается в паз кровельной лапы модели LBR 305×305, без необходимости сварки или сложных монтажных операций. В собранном виде образуется жесткая опорная рама, позволяющая точно выставить уровень всей конструкции. Использование совместимых элементов кровельных систем STALMAX делает установку достаточно быстрой и надёжной.
Цинковое покрытие всех элементов защищает опору от коррозии и атмосферных воздействий, обеспечивая долговечную эксплуатацию на открытом воздухе в различных климатических условиях.
Применение
Монтаж
- Установите кровельную опору на основание крыши.
- Вставьте опорную стойку LSA 310–520 в паз кровельной опоры до упора.
- Отрегулируйте ее высоту с помощью резьбовой шпильки и контргаек, выставив требуемый уровень.
- Установите монтажный профиль или оборудование на верхнюю площадку опоры и зафиксируйте болтовым соединением.
