Соединитель угловой для профиля STALMAX LMS-C3 41 оцинкованная сталь
Преимущества
Трёхсторонний соединитель STALMAX LMS-C3 41 применяется для сборки пространственных узлов в конструкциях из монтажных профилей. Позволяет фиксировать три профиля под прямым углом, формируя жёсткое сопряжение в многоветвевых точках каркаса. Монтажные отверстия расположены на каждой из трёх рабочих частей, что обеспечивает точность позиционирования и даёт возможность регулировать расположение элементов при сборке. Соединение выполняется с использованием канальных гаек и болтов, установка не требует сварки или дополнительного сверления.
Изделие изготовлено из углеродистой стали толщиной 4 мм, что позволяет использовать его в составе средне- и высоконагруженных систем. Поверхность защищена гальваническим цинкованием, которое препятствует образованию коррозии и сохраняет рабочие свойства при эксплуатации в сухих и слабоагрессивных средах.
Соединитель LMS-C3 41 используется при монтаже рам, опорных узлов и каркасов инженерных систем. Он применяется для прокладки кабельных трасс, установки трубопроводов, вентиляционных каналов и технологического оборудования. Конструкция равномерно распределяет усилия в точке соединения и сохраняет геометрию каркаса при эксплуатации. Применение соединителя тройник особенно удобно в узлах, где требуется закрепить несколько профилей в одной точке без смещения. Благодаря модульности элемент подходит для сборки разборных конструкций, которые при необходимости можно адаптировать под изменённые условия эксплуатации или новые требования проекта.

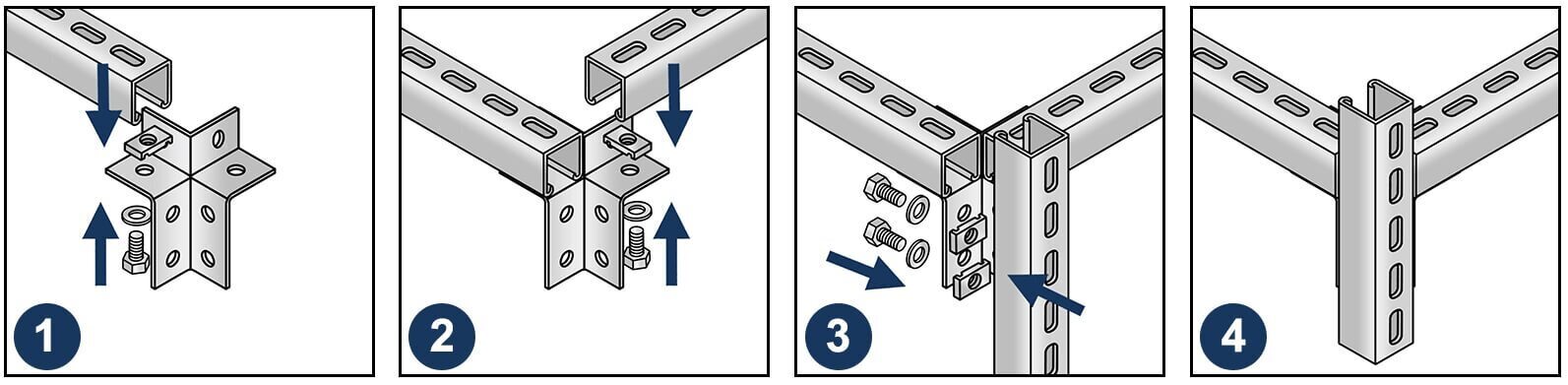

Монтаж
- Совместите монтажные профили в требуемом положении.
- Установите соединитель тройник LMS-C3 41 в точке соединения.
- Вставьте канальные гайки в пазы профиля и зафиксируйте уголок болтовым соединением.
- Затяните болты до окончательной фиксации.
